CASO REAL · FOTOVOLTAICA
Dos strings desconectados en una cubierta fotovoltaica
Dos strings desconectados estaban dejando de producir en una instalación fotovoltaica sobre cubierta. La inspección combinó termografía y fotografía visible para localizar las incidencias y preparar su revisión por mantenimiento.
Dos series completas fuera de servicio
La termografía permitió localizar dos series de módulos con un comportamiento distinto al de las series contiguas. Ambas estaban desconectadas. La evidencia del informe sitúa los hallazgos y orienta la revisión de las conexiones y la continuidad eléctrica.
Qué supone para la producción
La estimación del informe para las dos series suma unos 3.500 euros al año de producción perdida. Es una estimación anual basada en la producción de referencia y la tarifa utilizadas en el informe; no una pérdida acumulada medida ni un ahorro ya recuperado.
La revisión también es visual
Además de las anomalías térmicas, se documentó cableado sin sujeción apoyado sobre la cubierta. Las fotografías siguientes sitúan el tramo y permiten examinar el mismo detalle a mayor tamaño.
Evidencia que facilita intervenir
Cada incidencia queda acompañada de fotografías, localización y una comprobación propuesta. La entrega permite preparar la revisión eléctrica y las actuaciones sobre el cableado, y conservar una referencia para comprobar su estado en otra inspección.

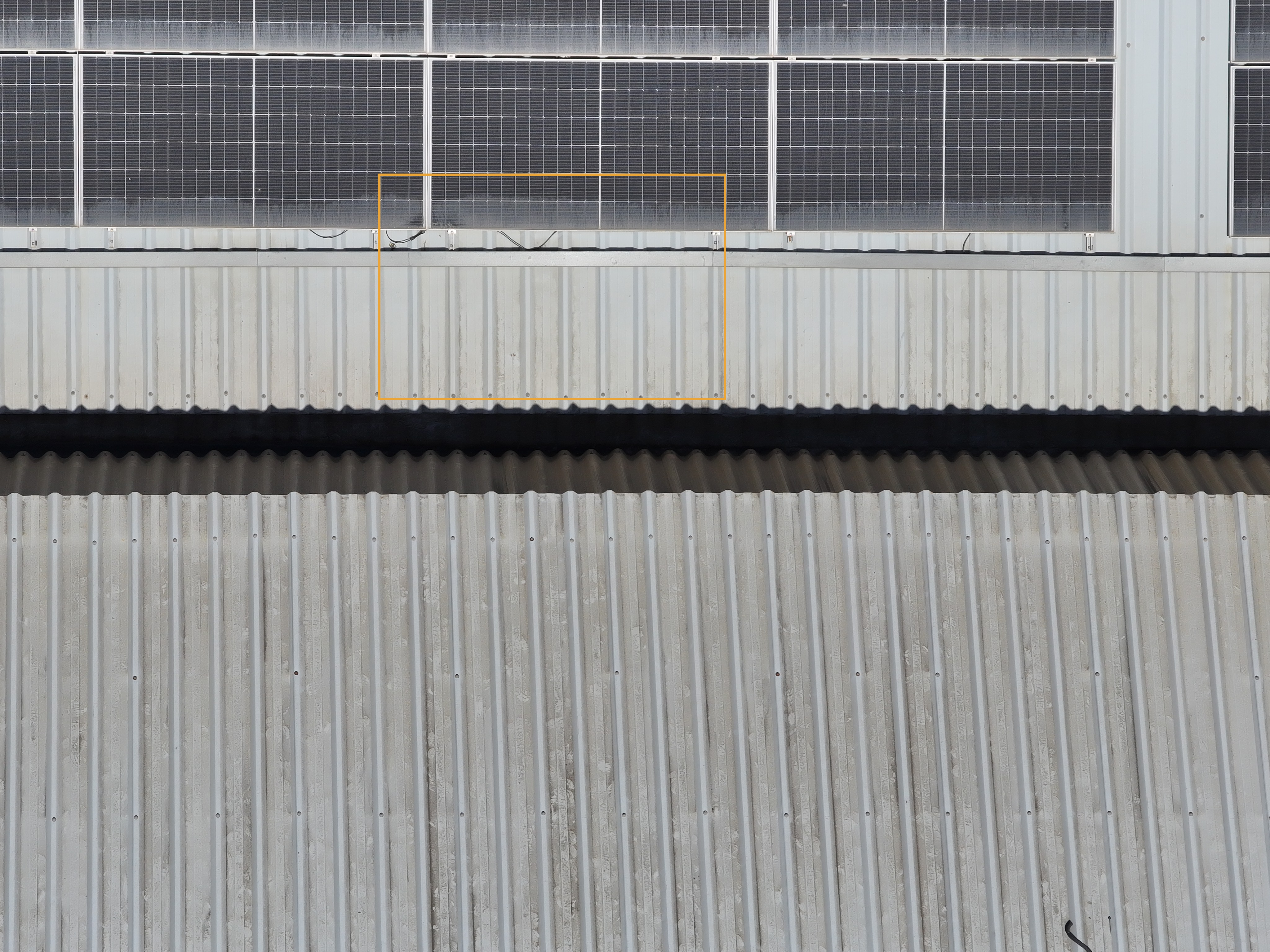

Del contexto al detalle del cableado

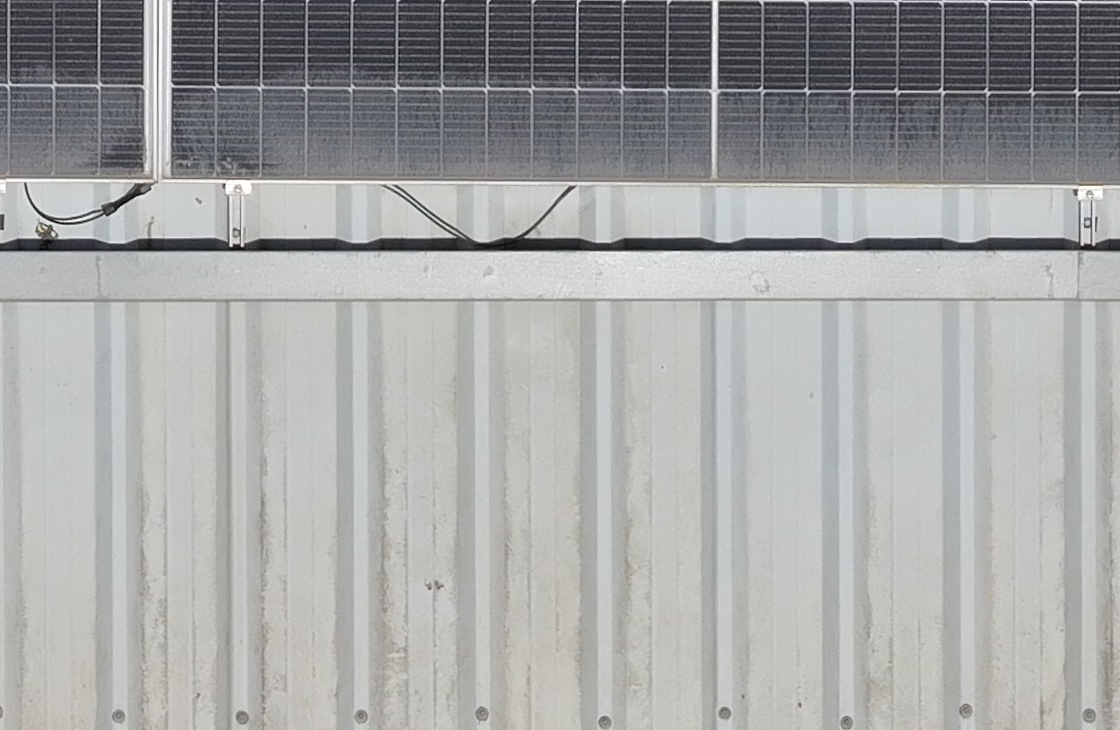

El recuadro sitúa el tramo observado. La segunda imagen es un recorte a resolución original de la misma fotografía tomada con la cámara de zoom: permite examinar el cableado sin añadir detalles artificiales.
¿Necesitas documentar tu instalación?
Cuéntanos qué elemento quieres revisar y qué decisión necesita la inspección.
Consultar una inspecciónInspección de placas solares →Autor y revisión técnica: Pablo Guzmán García · SolDron.
Evidencia seleccionada de un trabajo real. Identidad y ubicación del cliente omitidas.
