ANTES DE INSTALAR O AMPLIAR
Estudio de sombras y viabilidad fotovoltaica con dron.
¿Cuántas placas caben en tu nave?
¿Dónde afectan las sombras?
Levantamiento de cubiertas para instalaciones fotovoltaicas: medimos el edificio y su entorno con dron, analizamos sombras y potencial solar, y comparamos alternativas de colocación. Para instaladores, ingenierías e industrias que necesitan una base técnica antes de instalar o ampliar.
Estudio previo geométrico y energético. No sustituye el proyecto eléctrico ni la comprobación estructural.
Las posibilidades, a la vista. Ver recorrido 18 s · SolDron 360
LA DECISIÓN, ANTES QUE LAS PLACAS
Superficie útil, sombras
y colocación de placas solares.
Una chimenea, un edificio próximo o un cambio de pendiente pueden condicionar la instalación. El estudio pone esas diferencias sobre un plano y las hace comprensibles.
¿Cuántas placas solares caben en mi tejado?
Medimos faldones, dimensiones, pendientes y orientación. Identificamos obstáculos y reservas de espacio para preparar una distribución preliminar. No confundimos los metros cuadrados totales del tejado con la superficie realmente utilizable.
¿Cómo afectan las sombras a la instalación?
Analizamos la trayectoria solar y las sombras del entorno modelado a lo largo del año. Distinguimos superficie disponible de superficie con mejor aprovechamiento.
¿Puedo instalar más placas o ampliar?
Comparamos distribución, potencia propuesta y producción estimada sobre la cubierta disponible, tanto en instalaciones nuevas como en ampliaciones. Con una curva de consumo válida, valoramos también autoconsumo y excedentes.
MUESTRA REAL DE SOLDRON 360
Estudio solar sobre
una cubierta industrial real.
Explora tres vistas de una misma nave. La ortofoto, el mapa de irradiación y la propuesta de módulos permiten estudiar una ampliación sin perder de vista lo que ya existe.

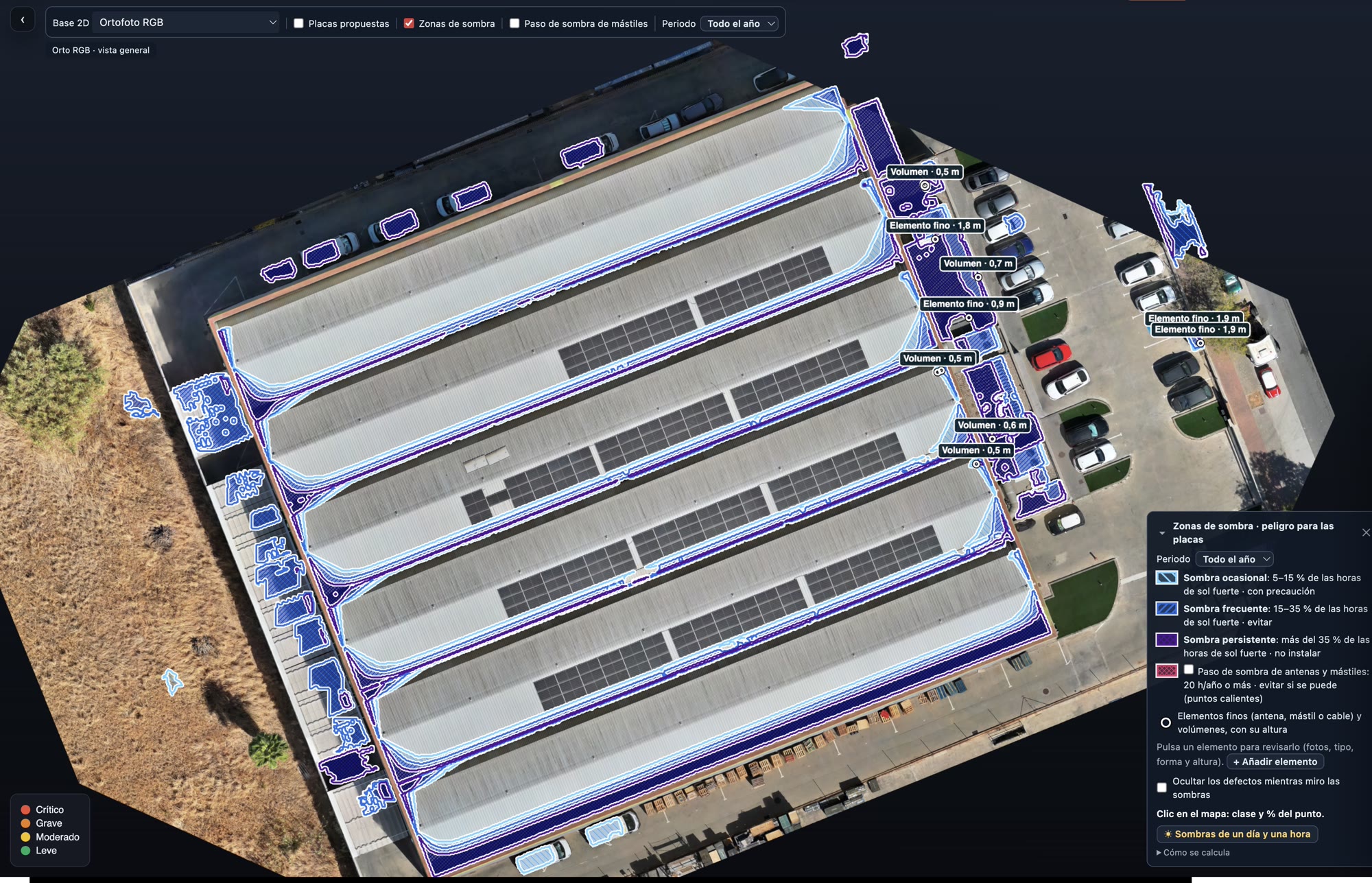

Ampliar captura ↗︎ANÁLISIS DE SOMBRAS
Hay espacio. ¿Hay buen sol?
Las zonas azules y violetas sitúan las sombras calculadas sobre la cubierta. Su frecuencia ayuda a valorar qué áreas conviene reservar y cuáles merecen una revisión más detallada.
Detectar el efecto de petos, cambios de altura y obstáculos antes de decidir la posición de los módulos.
La frecuencia de sombra no equivale directamente al porcentaje de energía perdida.
Geometría capturada con dron. Alternativas simuladas. Las placas propuestas y las estimaciones que aparecen en la interfaz corresponden a esta muestra; no son resultados extrapolables a otra cubierta.
ORTOFOTO · MODELO 3D · ANÁLISIS SOLARDE LOS PLANOS AL EDIFICIO
Revisa el estudio
desde otro punto de vista.

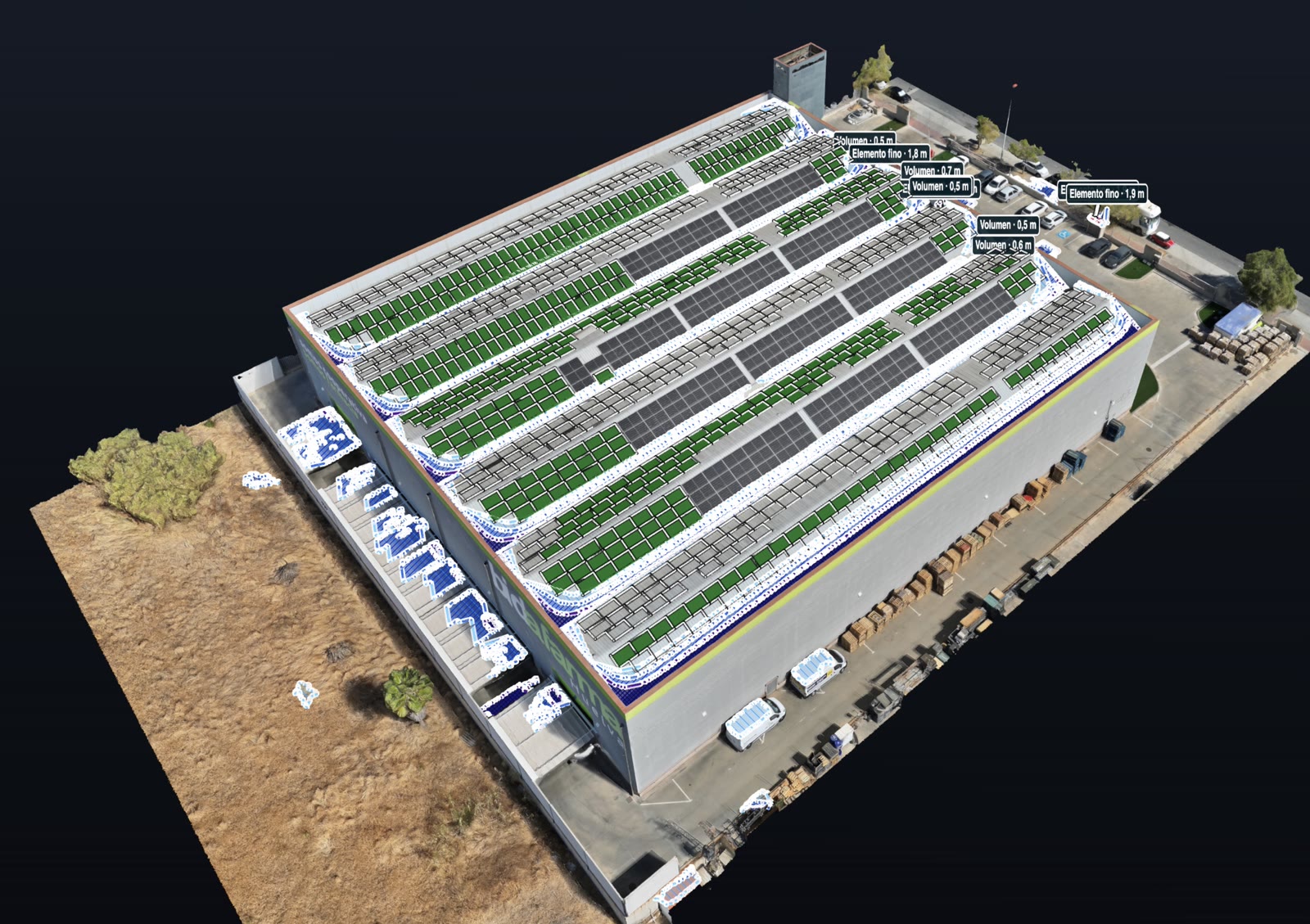

El modelo 3D relaciona alturas, obstáculos y zonas propuestas. Tu equipo puede entender la cubierta antes de acceder a ella y comentar las alternativas sobre la misma base.
Recorrido de 18 segundos: vista oblicua de la nave con módulos propuestos, zonas de sombra y controles del estudio. Sin audio.
Conocer SolDron 360LEVANTAMIENTO Y ESTUDIO PREVIO FOTOVOLTAICO
Para instaladores,
ingenierías e industria.
Un servicio independiente de la venta de módulos o de la ejecución de la instalación. Definimos los datos y formatos con el profesional que los va a utilizar.
Cuéntanos cómo trabajáisMedición de cubiertas para preparar la instalación.
Si faltan planos actualizados o la cubierta es de difícil acceso, documentamos dimensiones, pendientes, obstáculos y geometría para preparar alternativas. Puedes contratar solo el levantamiento o añadir el estudio solar; acordamos los archivos que necesita tu equipo antes de volar.
Estudio fotovoltaico previo para tu nave.
Conoce la superficie disponible y los condicionantes de tu nave antes de pedir ofertas. Puedes contrastar distribuciones diferentes sobre una misma base medida. El informe identifica qué comprobaciones faltan; no es una auditoría integral de precios ni sustituye al proyecto.
Ampliación de placas y revisión de sombras.
Revisamos espacio disponible y cambios del entorno. Si el objetivo es localizar fallos en módulos existentes, lo complementamos con inspección termográfica fotovoltaica.
UNA ENTREGA QUE PUEDES UTILIZAR
Qué incluye
el estudio solar.
Acordamos el alcance antes de volar. No todos los encargos necesitan el mismo análisis ni los mismos archivos.
Cubierta.
Sombras.
Alternativas.
Una conclusión clara.
La evidencia para revisarla.
- Levantamiento de cubierta
- Ortofoto, faldones y documentación geométrica. Modelo 3D y archivos de trabajo según el encargo.
- Sombras y potencial solar
- Análisis del entorno modelado e irradiación estimada. Criterios de exclusión, hipótesis y limitaciones explicados.
- Alternativas de implantación
- Distribución de módulos, potencia propuesta y comparación energética. Autoconsumo cuando disponemos de datos suficientes.
- Informe y revisión en SolDron 360
- Resultados sobre el modelo y documentación de apoyo. PDF y formatos CAD/GIS acordados, con referencia espacial identificada.
Entender el resultado en su lugar.
SolDron 360 permite relacionar los datos con el edificio y revisar las zonas estudiadas. La entrega se prepara para uso local, sin publicar el modelo del cliente.
CÓMO TRABAJAMOS
Del levantamiento con dron
al informe fotovoltaico.
El vuelo es una parte del trabajo. La utilidad del estudio depende también de capturar el entorno adecuado, revisar los datos y entregar lo que necesita tu técnico.
Desde Granada.
Proyectos en toda España.
Según alcance y planificación.
- 01
Alcance y viabilidad del vuelo
Ubicación, superficie, finalidad, instalación nueva o ampliación. Acordamos entregables, controles, acceso y condiciones operativas.
- 02
Captura del edificio y su entorno
Fotogrametría con dron y control de posicionamiento. Incluimos los elementos próximos que pueden condicionar las sombras.
- 03
Modelo, revisión y alternativas
Revisamos la base geométrica y los obstáculos. Combinamos la trayectoria solar con datos climáticos para estudiar opciones sobre la cubierta.
- 04
Entrega y explicación de resultados
Qué zonas aprovechar, qué condicionantes considerar y qué debe comprobar el proyectista. La precisión y las hipótesis quedan documentadas.
ALCANCE CLARO
Alcance del estudio
de viabilidad fotovoltaica.
Este estudio previo de viabilidad fotovoltaica reúne información geométrica y energética para preparar una instalación o estudiar su ampliación.
No incluye por defecto cálculo estructural, diseño eléctrico definitivo, legalización, firma o visado, ni un estudio económico completo. Si el encargo necesita alguno de estos trabajos, se define con el profesional competente antes de contratar.
Las estimaciones de producción dependen del clima, la configuración y las hipótesis empleadas. No son una garantía de generación ni una certificación de ahorro.
Referencia de datos solares: PVGIS · Centro Común de Investigación de la Comisión Europea. El entorno próximo se estudia con la geometría capturada.
ANTES DE CONTRATAR
Preguntas sobre sombras
y estudio fotovoltaico.
Si ya tienes un pliego o un formato de entrega, empezamos por ahí.
¿Qué diferencia hay con un estudio solar gratuito de un instalador?
Un estudio gratuito suele acompañar una propuesta de instalación. SolDron ofrece una captura y documentación técnica independiente, acordada con el cliente o su proyectista. Tiene especial sentido en cubiertas complejas, de difícil acceso o cuando se necesitan datos reutilizables para comparar alternativas.
¿Por qué usar un dron si ya existen PVGIS y las imágenes aéreas?
PVGIS aporta datos climáticos y de recurso solar. El levantamiento con dron añade geometría actual del edificio, pendientes y obstáculos próximos. Son fuentes complementarias: una estimación regional no describe por sí sola todas las sombras de la cubierta.
¿El estudio indica cuántas placas solares caben en el tejado?
Permite preparar alternativas de colocación sobre la superficie capturada, teniendo en cuenta dimensiones, pendientes, obstáculos y reservas de espacio. La propuesta es preliminar; el proyecto debe comprobar estructura, fijaciones, normativa aplicable y diseño eléctrico.
¿Necesitáis la factura eléctrica o la curva de consumo?
Para medir la cubierta y estudiar sombras no es imprescindible. Para estimar autoconsumo y excedentes necesitamos una curva horaria suficientemente completa, preferiblemente de doce meses. Si faltan datos, explicamos la limitación antes de emitir conclusiones anuales.
¿Sirve para una nave que ya tiene placas solares?
Sí, puede servir para estudiar ampliaciones y cambios en las sombras del entorno. Para comprobar el estado de los módulos existentes ofrecemos la inspección termográfica como un servicio complementario, con un alcance distinto.
¿Entregáis modelos y planos para mi software?
Acordamos los formatos antes de contratar: PDF, ortofoto, modelo 3D y archivos CAD/GIS según el alcance. Si necesitas importar la geometría en una aplicación concreta, confirmamos el formato, la escala y el sistema de referencia. No damos por hecha una compatibilidad sin comprobarla.
¿Cuánto cuesta un estudio fotovoltaico con dron?
Depende de la superficie, la complejidad de la cubierta y su entorno, la ubicación, las condiciones del vuelo y los entregables. Con esos datos preparamos una propuesta de alcance y precio. Puedes contratar únicamente el levantamiento o añadir el análisis solar.
¿Puedo contratar solo la medición de la cubierta para mi instalador?
Sí. Podemos acordar un levantamiento de la cubierta y su entorno sin añadir el análisis energético. Definimos con tu instalador o ingeniería la ortofoto, el modelo, los planos y los formatos necesarios. La geometría entregada no incluye por sí sola el proyecto fotovoltaico.
¿Qué aporta si no tengo planos actualizados de la nave?
El vuelo permite documentar la geometría visible actual de la cubierta y los obstáculos del entorno capturado. Sirve para preparar alternativas sobre una base medida. Los elementos ocultos, la capacidad resistente y el estado de las fijaciones requieren sus propias comprobaciones.
¿El porcentaje de sombra es el porcentaje de producción que perderé?
No. La frecuencia o superficie de sombra y la energía eléctrica perdida son magnitudes diferentes. El efecto depende también de la irradiación, del momento del día y de la configuración eléctrica. El informe distingue los mapas de sombra de las estimaciones energéticas y explica sus hipótesis.
¿Trabajáis fuera de Granada y Andalucía?
Sí. Tenemos base en Granada y realizamos proyectos en toda España según alcance y planificación. Confirmamos el desplazamiento, las condiciones operativas y los datos necesarios para cada ubicación antes de aceptar el encargo.
HABLEMOS DE TU CUBIERTA
Solicita el estudio
de tu cubierta.
Indícanos la localidad, la superficie aproximada y si se trata de una instalación nueva o una ampliación. Dinos también si necesitas solo medición y planos, un análisis de sombras o el estudio solar completo. Si eres instalador o ingeniería, cuéntanos qué archivos necesita tu equipo.
