¿Qué es la termografía aérea?
La termografía es una técnica de inspección que utiliza cámaras infrarrojas para captar las diferencias de temperatura en las superficies de un edificio. Cada material y cada condición (seco, húmedo, caliente, frío) emite una cantidad diferente de radiación infrarroja que la cámara traduce en una imagen térmica.

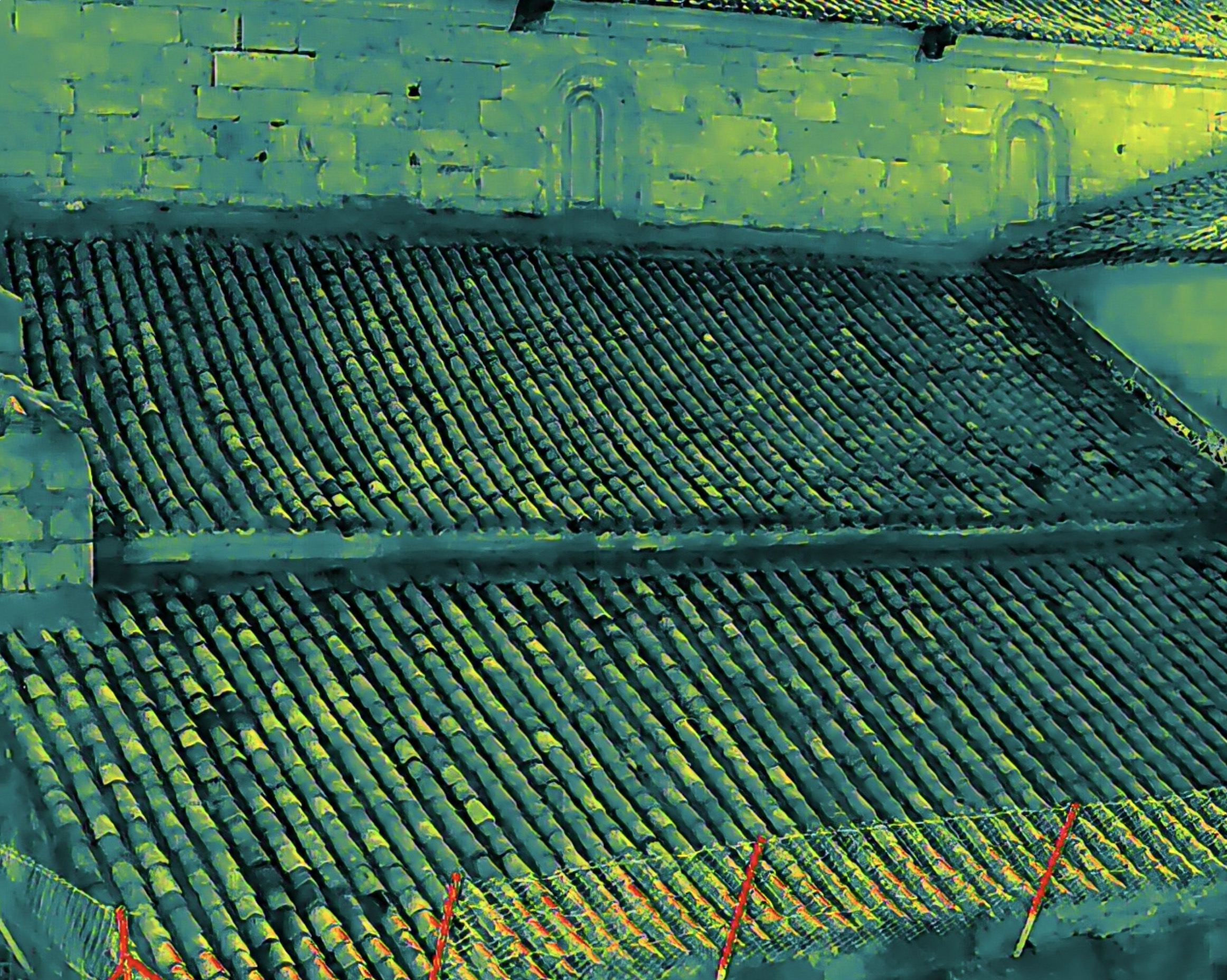

Al montar esta cámara en un dron profesional, se consigue documentar cubiertas y zonas de la envolvente accesibles al vuelo — incluidas cubiertas, patios interiores y zonas en altura — sin necesidad de andamios ni medios auxiliares.
Cómo se hace una termografía con drones, paso a paso
- Planificación y condiciones: la medición necesita contraste térmico; elegimos la hora y el día adecuados (en fotovoltaica, irradiancia ≥ 600 W/m² según IEC TS 62446-3).
- Vuelo con cámara radiométrica: cada píxel guarda su temperatura real, no un color aproximado.
- Análisis del termograma: medimos cada anomalía en °C, descartamos falsos positivos (reflejos, sombras, suciedad) y clasificamos por severidad.
- Entrega: informe con cada hallazgo localizado sobre plano o modelo 3D, con su medición y su recomendación.
¿Qué problemas detecta?
Cuatro patrones térmicos que revelan patologías invisibles a simple vista.
Humedades ocultas
El agua retenida en muros, forjados y cubiertas modifica el comportamiento térmico del material. La cámara infrarroja localiza la humedad incluso cuando no es visible a simple vista, antes de que cause daños mayores.

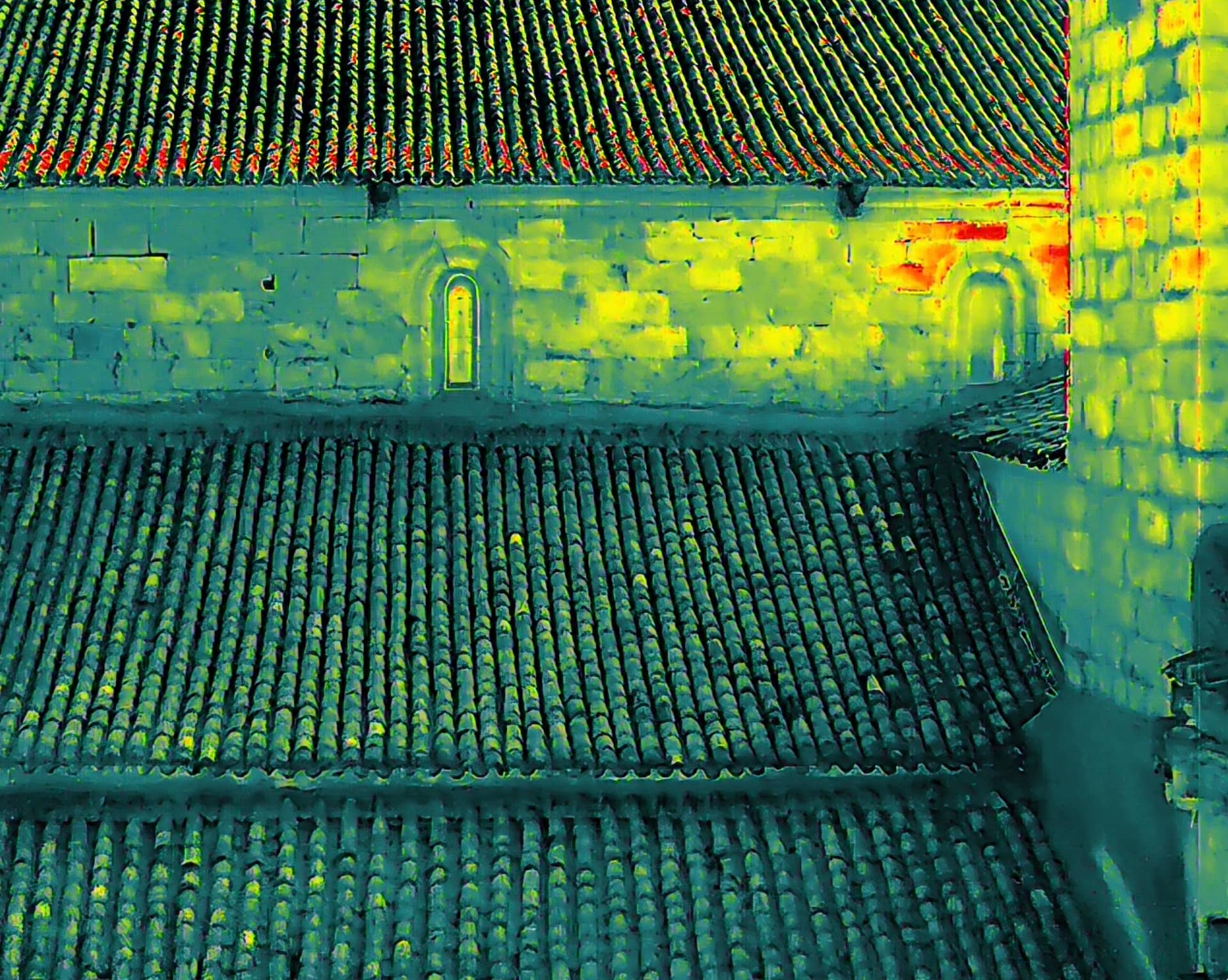

Puentes térmicos
Zonas de la envolvente donde el aislamiento es deficiente: frentes de forjado, contornos de ventanas, cajones de persiana, pilares. Aparecen como franjas de temperatura anómala en el termograma.
Pérdidas energéticas
Defectos de aislamiento, infiltraciones de aire y zonas deterioradas que provocan un gasto excesivo en calefacción y refrigeración. La termografía muestra exactamente dónde se pierde la energía.
Filtraciones activas
Tras episodios de lluvia, la termografía permite trazar el recorrido del agua desde el punto de entrada hasta la zona donde se manifiesta, revelando el origen real de la filtración.
¿Por qué aérea? La ventaja del dron
La termografía desde el suelo solo alcanza lo que se ve desde abajo. Y precisamente las zonas más críticas (cubiertas, partes altas de fachadas, canalones, encuentros cubierta-fachada) son las más inaccesibles. Con el dron:
¿Cuándo se recomienda una termografía aérea?
Si tu comunidad lleva meses con humedades que reaparecen tras cada reparación, la termografía localiza el origen real.
Diagnóstico del estado de la envolvente térmica para dirigir la inversión.
Datos reales del comportamiento térmico del edificio.
Documentación técnica objetiva con imágenes calibradas.
Confirmar que la intervención ha sido efectiva.
Complemento al informe visual del técnico habilitado.
¿Cuánto cuesta una termografía con dron? De qué depende
No hay dos encargos iguales, así que el precio se ajusta a cuatro factores: la superficie a cubrir (una vivienda no es una nave de 10.000 m²), el número de fachadas o zonas a documentar, si hace falta termografía radiométrica con informe certificado o basta una revisión visual, y el tipo de entregable (informe, ortofoto térmica o modelo 3D). Cuéntanos tu caso y recibirás un presupuesto a medida en 24-48 h, sin compromiso.
¿Qué incluye el servicio?
Condiciones óptimas. Los mejores resultados se obtienen con un gradiente térmico de al menos 10–15 °C entre interior y exterior. Las inspecciones se realizan preferentemente al amanecer, al atardecer o en días nublados, evitando la radiación solar directa. En el sur de España, el clima permite obtener resultados fiables durante la mayor parte del año.
Casos donde aplicamos termografía aérea
Más allá de la inspección puntual, hemos consolidado tres áreas donde la termografía aérea con dron aporta valor diferencial frente a cualquier otro método:
Centros sanitarios
Cubiertas con instalaciones fotovoltaicas combinadas con maquinaria HVAC: la termografía detecta tanto el módulo defectuoso como el equipo de climatización con fallo de aislamiento, en una misma jornada de vuelo.
Plantas fotovoltaicas industriales
Instalaciones de 50 kWp en adelante: auditoría completa con identificación módulo a módulo, clasificación por gravedad y comparativa frente a inspecciones anteriores.
Complejos industriales

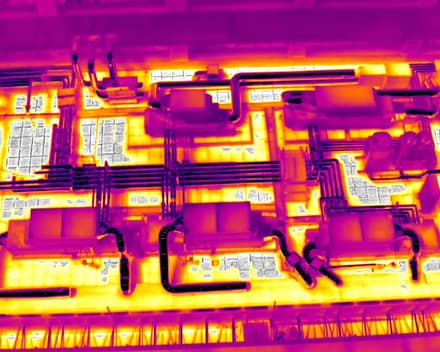

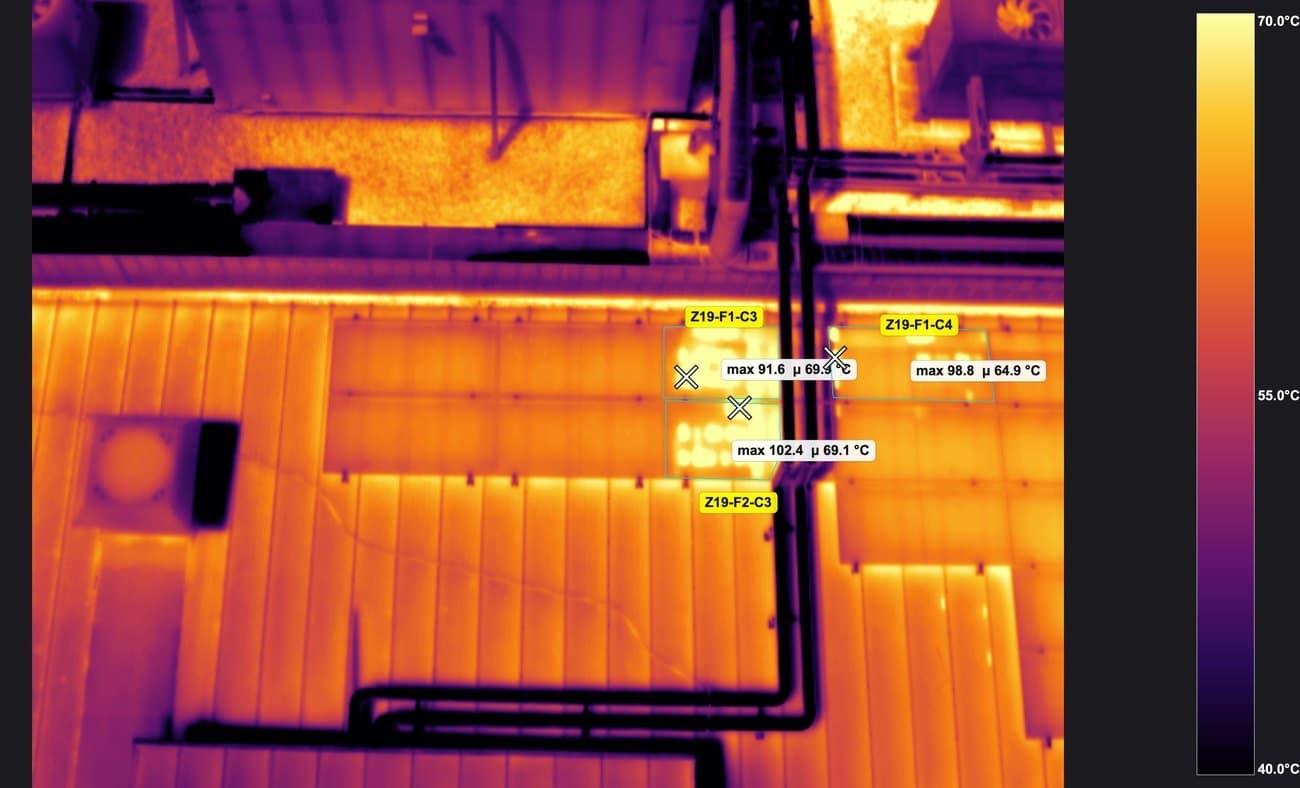

Cubiertas técnicas, conductos HVAC, líneas eléctricas en exterior y equipos en cubierta: detección de hotspots en conexiones, empalmes defectuosos y pérdidas de aislamiento.
En todos estos casos trabajamos con contratos de inspección recurrente que permiten establecer línea base, comparar evolución y anticipar fallos antes de que afecten a la operación.
TERMOGRAFÍA TERRESTRE · TRABAJOS REALES
El detalle eléctrico,
a pie de instalación.

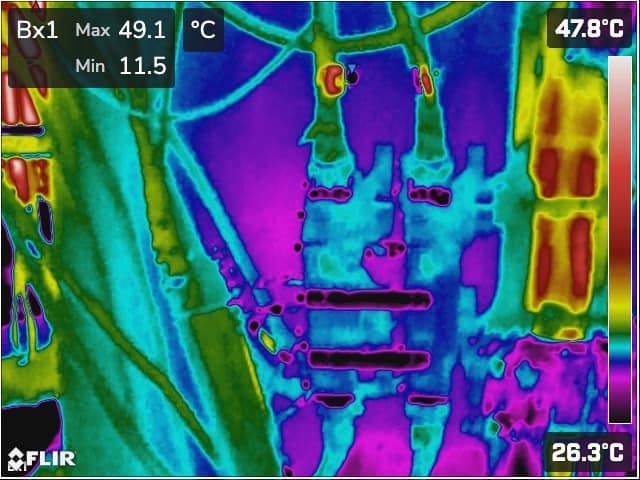

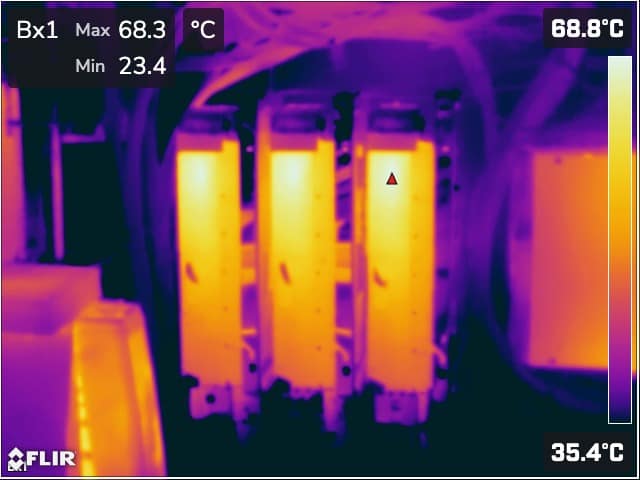

Cuadros eléctricos, conexiones y equipos que requieren una revisión de cerca. Trabajamos con cámara térmica de mano y documentamos las diferencias de temperatura en su contexto.
Puede contratarse como inspección independiente o combinarse con la termografía aérea de la misma instalación.
DEL CONJUNTO AL DETALLE
La temperatura necesita contexto.
Localizamos el punto, conservamos la evidencia y valoramos las diferencias térmicas según las condiciones de la inspección. El resultado es una base documentada para decidir qué revisar.
Termografía realizada por termógrafo certificado ITC. La revisión eléctrica se planifica con la instalación en funcionamiento y las condiciones de acceso acordadas.
TAMBIÉN EN FOTOVOLTAICA
Conectores y cableado por detrás del módulo.
Completamos la visión general de la instalación con una inspección terrestre de las conexiones accesibles cuando el encargo lo requiere.
Cuéntanos qué necesitas revisar.
Una cubierta, un cuadro eléctrico o una instalación solar. Definimos contigo el alcance de la inspección aérea, terrestre o combinada. Desde Granada, para Andalucía y proyectos en toda España.
Preguntas frecuentes sobre termografía
La aplicación estrella de la termografía aérea es la fotovoltaica: mira cómo trabajamos en la inspección de plantas fotovoltaicas con drones.
Equipo y criterios técnicos de la inspección
La inspección utiliza equipo radiométrico y verificación humana de cada termograma. El criterio de evaluación se adapta al activo; IEC TS 62446-3 se aplica únicamente a plantas fotovoltaicas cuando se cumplen sus condiciones de inspección.
| Parámetro | Especificación |
|---|---|
| RPAS | DJI Matrice 4T · operador UAS registrado en AESA |
| Sensor térmico | Microbolómetro VOx no refrigerado, 640×512 px (hasta 1280×1024 con superresolución) |
| Sensibilidad térmica (NETD) | ≤ 50 mK (0,05 °C) |
| Precisión de medición | ±2 °C o ±2 % (el mayor) |
| Rango de temperatura | −20 °C a +550 °C |
| Cámara visible (RGB) | 48 MP · empareja térmica y foto del mismo punto |
| Norma de referencia | Criterio según el activo; IEC TS 62446-3:2017 únicamente para plantas fotovoltaicas |
La termografía con drones, en vídeo
Una cubierta real documentada con cámara térmica y modelo 3D: cada humedad y defecto, localizado.
