Cartografía con dron: elegir entre ortofoto, modelo de superficies y plano
El entregable se elige por la pregunta que hay que resolver: localizar un elemento, medir una superficie, estudiar una cota o llevar la información a CAD.
Una captura con dron puede producir varios documentos a partir de las mismas imágenes. La ortofoto, la nube de puntos, el modelo de superficies y el plano vectorial contienen información distinta. Elegirlos antes del vuelo evita entregar un archivo atractivo que no responde al trabajo que necesita el técnico.
Una ortofoto para ver y medir en planta
La ortofoto combina imágenes y corrige su geometría para representarlas mediante una proyección ortogonal. El IGN describe cómo ese procesamiento aporta propiedades métricas a la imagen. En un encargo concreto, la calidad de las medidas debe apoyarse en el control del levantamiento.
Puede utilizarse como base para localizar elementos visibles, dibujar contornos o revisar superficies. No contiene por sí sola toda la información de altura. Un JPG sin escala ni referencia no debe tratarse como un archivo cartográfico listo para medir.
Superficies y terreno: una diferencia decisiva
El modelo digital de superficies, o MDS, representa la superficie superior, incluyendo edificios y vegetación. El modelo digital del terreno, o MDT, busca representar el suelo. Esta distinción importa si se van a estudiar cotas, pendientes o movimientos de tierras.
La fotogrametría reconstruye lo visible en las imágenes. Si la vegetación tapa el suelo, no basta con cambiar el nombre del archivo para obtener un terreno desnudo fiable. Hay que valorar la captura adecuada, el filtrado posible y las zonas donde faltan observaciones.
| Necesidad | Documento a valorar |
|---|---|
| Reconocer y dibujar elementos visibles | Ortofoto con escala y referencia |
| Consultar geometría y cotas capturadas | Nube de puntos o modelo de superficies |
| Estudiar el suelo | Modelo del terreno con control de zonas ocultas |
| Editar contornos y anotaciones | Plano vectorial CAD o capas GIS |
Del modelo al documento de trabajo

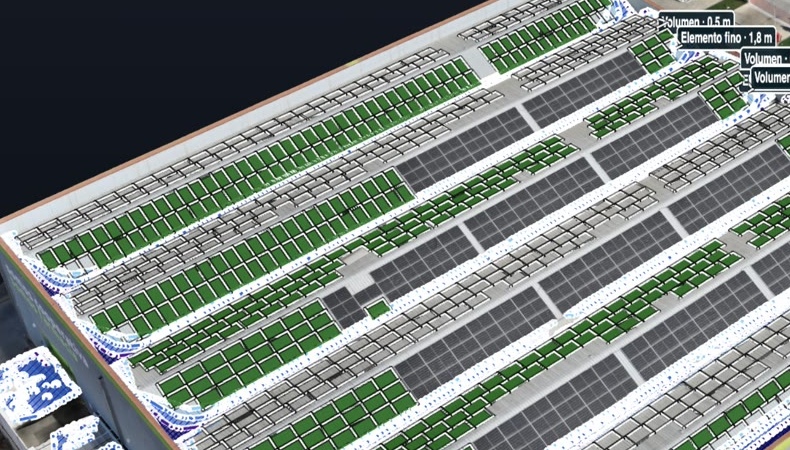

El ejemplo que acompaña este artículo procede de una cubierta real utilizada en un estudio solar. Sirve para mostrar cómo una superficie tridimensional puede relacionarse con imágenes y análisis. En este ejemplo, el objeto cartografiado es una superficie construida. Para estudiar el suelo se necesita un levantamiento y control del terreno adecuados.
Para un plano vectorial hay que seleccionar y revisar los elementos representados. Una nube de puntos conserva observaciones tridimensionales; el dibujo transforma esa información en líneas y entidades interpretadas. El modelo navegable facilita la consulta, pero no reemplaza los archivos de trabajo que requiera el proyecto.
Referencia, resolución y precisión
Antes de medir interesa conocer el sistema de coordenadas, la referencia de las alturas, las unidades y las comprobaciones efectuadas. La resolución del producto describe su detalle. La exactitud de una posición necesita control independiente y no se deduce únicamente del tamaño de píxel.
Para comparar campañas hay que mantener una referencia compatible y considerar la incertidumbre de ambas. Una diferencia pequeña entre modelos puede deberse al levantamiento, no necesariamente a un cambio real del elemento.
Definir el uso antes de volar
El encargo se concreta con la zona, la finalidad, los elementos de interés, la tolerancia necesaria y los formatos que acepta el equipo técnico. Así se puede preparar una entrega de ortofotos, modelos y planos ajustada al proyecto.
El servicio de topografía y cartografía con dron permite definir ese alcance. Para edificaciones, el artículo sobre plantas, alzados y secciones explica cómo llevar la captura a documentación de arquitectura.
