Del modelo 3D al plano: plantas, alzados y secciones
Una captura tridimensional tiene más valor cuando responde a una necesidad del proyecto: dibujar un alzado, medir una cubierta o entender un encuentro constructivo.
Un estudio de arquitectura no necesita siempre el mismo entregable. Para documentar una fachada puede bastar una ortofoto. Para estudiar un volumen hacen falta datos tridimensionales. Y para trabajar sobre un plano, la geometría debe convertirse en una representación que se pueda revisar, acotar y editar.
La fotografía, la ortofoto y el dibujo
Una fotografía conserva la perspectiva de la cámara. La ortofoto se obtiene mediante un procesamiento geométrico que permite utilizar la imagen como una base métrica. El IGN explica este principio de ortorrectificación. En arquitectura hay que definir además el plano de proyección y controlar los salientes y las zonas ocultas.

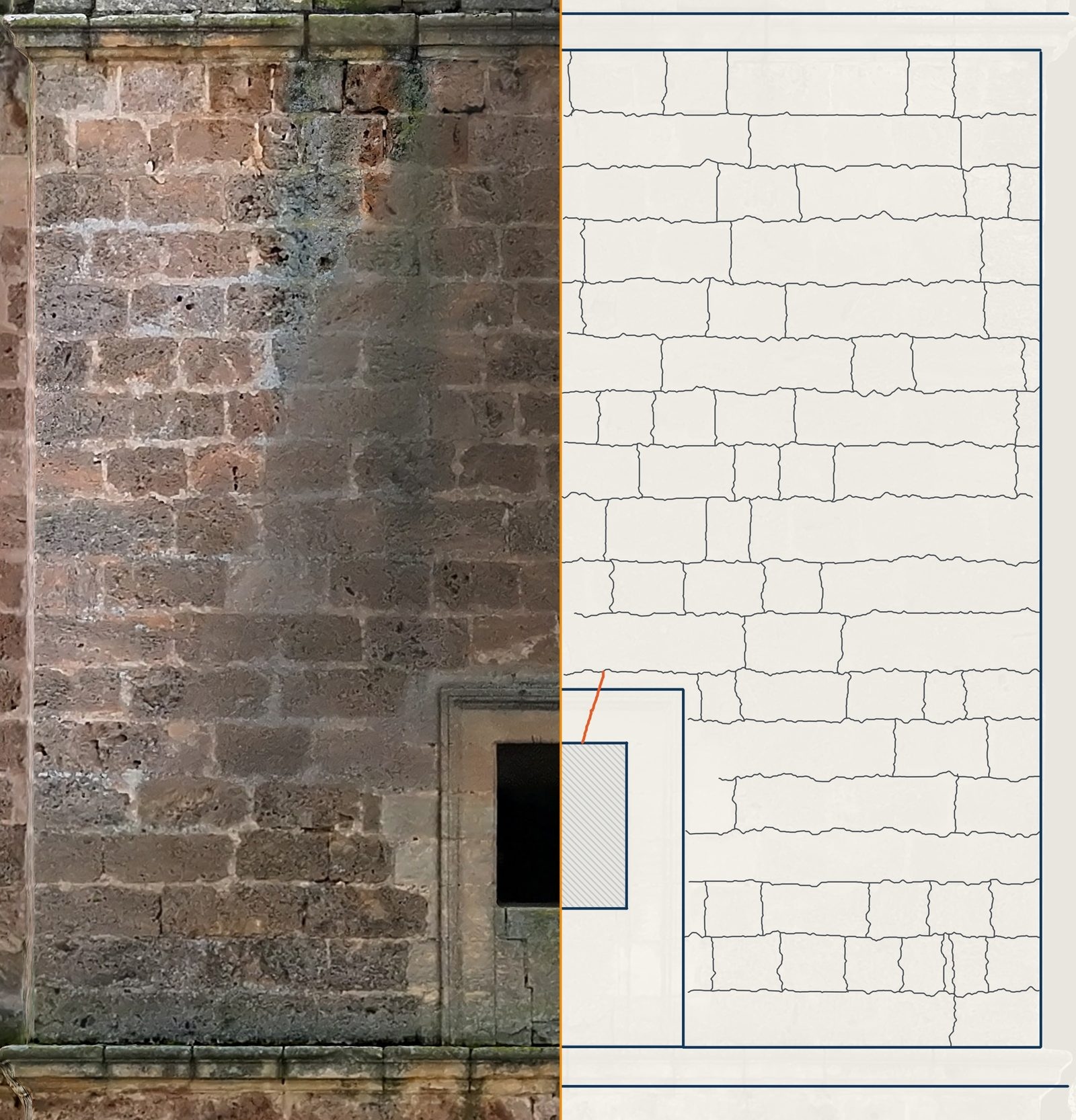

El ejemplo de este artículo muestra una superficie de sillería: a un lado, la imagen real; al otro, el dibujo de sus contornos y elementos. El CAD selecciona lo que interesa representar. La ortofoto conserva textura, juntas y otras señales que pueden ser útiles para comprobar el trazado.
Qué significa pedir una planta, un alzado o una sección
Una planta representa el edificio desde arriba o mediante un corte horizontal definido. Un alzado proyecta una fachada sobre un plano vertical. Una sección utiliza un plano de corte para mostrar la relación entre espacios y elementos. Antes de producir esos documentos hay que acordar la zona, el nivel de detalle y el uso previsto.
Un vuelo exterior no captura automáticamente los interiores ni el espesor completo de los muros. Si el proyecto necesita esa información, debe incorporarse una captura adicional o documentación contrastada. Las partes no observadas tienen que identificarse en la entrega, sin completarlas como si se hubieran medido.
Qué puede aportar SolDron 360
SolDron 360 permite recorrer el modelo, consultar fotografías y localizar observaciones o mediciones en una aplicación autónoma entregada en local. Esa relación entre geometría e imágenes ayuda a interpretar qué se está midiendo y a volver a la evidencia de una zona concreta.
El modelo navegable y los archivos para CAD o BIM se acuerdan según el encargo. Una malla texturizada no equivale a un modelo BIM con elementos clasificados, materiales y propiedades. Obtener un plano o un modelo de proyecto requiere definir el criterio de representación y revisar el resultado.
Detalle visible y precisión geométrica
Una ortofoto muy nítida puede representar detalles pequeños sin que todas las medidas tengan esa misma exactitud. El tamaño del píxel describe la resolución de la imagen; la precisión de las coordenadas depende del apoyo, la captura, la geometría y las comprobaciones realizadas.
Por eso, la tolerancia necesaria se fija antes del trabajo. Medir superficies para una rehabilitación, representar una cornisa y comprobar un desplome requieren alcances distintos. El informe de entrega debe indicar el sistema de referencia o escala utilizado y las limitaciones relevantes.
Un encargo que encaje en el proyecto
Para preparar el levantamiento interesa saber qué planos necesita el estudio, en qué formato va a trabajar y qué zonas deben quedar documentadas. Eso permite elegir la captura y preparar una entrega que pueda integrarse en el proyecto.
La guía de ortofotos para arquitectos amplía los formatos disponibles. El levantamiento arquitectónico con dron y SolDron 360 permiten combinar documentación gráfica y consulta del modelo según el alcance acordado.
